EP-GUKO1-28シリーズ コマツイ ユニバーサルジョイント

Uジョイントシリーズ ― 高耐久性ドライブライン部品

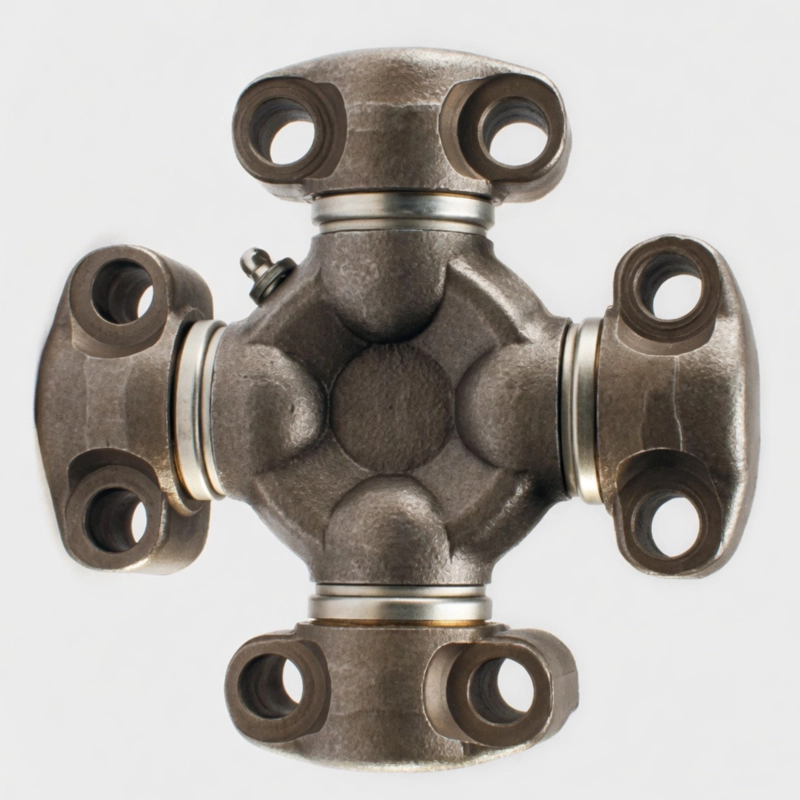

コマツイ ユニバーサルジョイント GUKOシリーズ（GUKO-1～GUKO-28）

コマツの建設機械および重機向けに設計された、OEM互換の交換用ユニバーサルジョイント。GUKO-1からGUKO-28までの全シリーズに対応し、OEMの型番と寸法仕様が検証済みです。

1. コマツイユニバーサルジョイント技術仕様

A universal joint — commonly shortened to U-joint — is a mechanical coupling that connects two shafts whose axes are not in perfect alignment with each other. It allows rotational motion and torque to be transmitted between shafts that meet at an angle, which may itself vary during operation. This is the core function that makes the universal joint indispensable in drivetrain engineering: without it, a vehicle's powertrain could not accommodate the continuous suspension movement, steering deflection, and chassis flex that occur during normal operation. In heavy construction equipment, trucks, and industrial machinery, the universal joint in a driveshaft assembly absorbs angular misalignment between the engine/gearbox output and the driven axle, maintaining power transfer through terrain changes and load shifts that would otherwise break a rigid shaft connection.

コマツイのユニバーサルジョイントシリーズ、特にこのページで紹介するGUKOシリーズは、コマツ建設機械のオペレーターやフリートメンテナンス担当者の厳しい交換部品およびOEM供給ニーズに対応します。GUKO-1からGUKO-28までの各ユニットは、コマツ純正OEM部品番号と正確に一致するように寸法と参照が設計されているため、コロンビアをはじめとするラテンアメリカ全域の整備工場でコマツのユニバーサルジョイント交換作業が容易に行えます。コマツのブルドーザー、油圧ショベル、モーターグレーダー、ホイールローダーのいずれを整備する場合でも、下記の表から適切なKOMATSUI GUKOユニバーサルジョイントの仕様を確認することで、アフターマーケット部品の相互参照に伴う一般的な推測作業を省くことができます。

ユニバーサルジョイントの作動原理を理解するには、まずそれが解決する根本的な問題を認識することから始めなければなりません。それは、同期して回転する必要があるものの、完全に一直線に並べることができない2本のシャフトです。例えば、コマツのホイールローダーやブルドーザーでは、トランスミッションからの出力シャフトは、後車軸の差動入力シャフトと正確に同じ軸上にはありません。これらの部品間の距離は、機械が動いたり、サスペンションが圧縮されたり、関節式フレームが操舵されたりするにつれて変化します。剛性のあるシャフト接続では、このような状況下では固着したり破損したりする可能性があります。ユニバーサルジョイントは、2本のシャフトにそれぞれ取り付けられた2つのフォーク状のヨークの間に、4点支持の十字型トラニオン（ジャーナルクロス）を介在させることで、この問題を解決します。

As the driving shaft rotates, it pushes on its yoke, which in turn pushes on two of the cross's trunnion journals. The cross transmits this force through its other two trunnions to the driven yoke and shaft. Because the cross can pivot freely around both pairs of journals simultaneously — thanks to the needle roller bearing cups pressed onto each trunnion — it accommodates angular offset between the shafts while maintaining continuous torque transmission. At a constant input speed, a single universal joint actually produces a slight cyclic variation in output speed at angles other than zero; this is the well-known velocity non-uniformity characteristic. In driveshaft applications, this is typically corrected by using two universal joints at opposite phasing, which cancel each other's velocity error — a configuration known as a double-cardan or phased driveshaft arrangement, common in heavy universal joint truck applications.

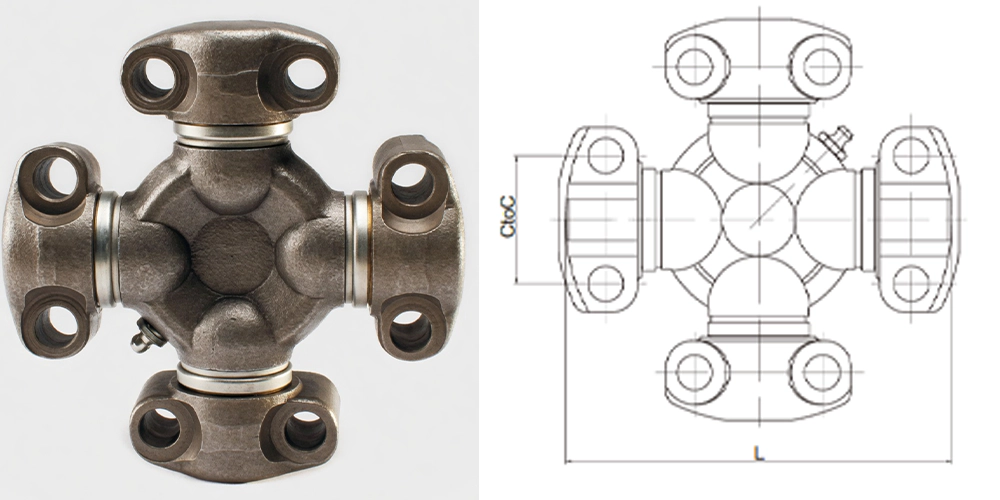

The KOMATSUI Universal joint in this GUKO series uses the standard Cardan (Hooke's joint) principle with a four-bearing cup configuration (FIG type G or A as specified per model). The needle rollers inside the bearing cups allow the trunnion to rotate with minimal friction, while the precision machined journal diameter (D mm) and length (L mm) dimensions ensure that the bearing cups seat correctly in the yoke bore, maintaining the radial and axial clearances required for smooth operation and long service life.

コマツイ製ユニバーサルジョイントの機械的信頼性は、過酷な使用条件下において、各部品に使用される材料に大きく左右されます。ジャーナルクロス（2つのヨーク間で全てのトルクを伝達する中央の十字型トラニオン）は、通常、高炭素合金鋼（一般的には20CrMnTiまたは同等の中合金浸炭鋼）で製造されます。粗加工後、クロスは浸炭焼入れ処理を受け、強靭で衝撃吸収性に優れたコアの上に、硬く耐摩耗性に優れた表面層（通常58～62HRC）が形成されます。この硬質表面と強靭なコアの組み合わせは、ベアリング接触部での摩耗と、周期的なトルク負荷下でのトラニオン根元での曲げ疲労の両方に耐えるように特別に選ばれています。

建設機械用ユニバーサルジョイントのヨーク本体（コマツ機械に使用されているGUKOシリーズのKOMATSUIユニバーサルジョイントを含む）は、一般的に中炭素鋼または合金鋼（AISI 1045または同等品）から鍛造され、その後適切な強度レベルまで熱処理されます。ヨーク本体には鋳造よりも鍛造が好まれます。これは、鍛造工程による結晶粒の流れが、高トルクの繰り返し反転によって疲労亀裂が発生しやすいボア部とラグ部において優れた疲労強度をもたらすためです。ニードルローラーベアリングカップは、ベアリング鋼（通常100Cr6 / GCr15相当）から冷間引抜き、精密研削、および全体焼入れを組み合わせて製造されます。シールは、グリース、路面汚染、および重機のパワートレインで発生する温度範囲に対する耐性を考慮して選択された合成ゴム（通常NBRまたはFKMコンパウンド）で作られています。

GUKO KOMATSUIのユニバーサルジョイントシリーズは、コマツ建設機械の様々な駆動系位置に対応しています。以下のセクションでは、コロンビアおよびラテンアメリカの建設・鉱業現場において、これらのユニバーサルジョイントが交換用または新規組立用として指定される最も一般的な使用状況について説明します。

建設機械の駆動系部品（コロンビアで整備されるコマツ製機械に使用されるユニバーサルジョイントを含む）は、複数のレベルの規制および規格の枠組みの対象となります。コロンビアの事業者、輸入業者、整備工場は、以下のコンプライアンス要件を認識しておく必要があります。

コロンビア — SGSSTおよびICONTEC規格： Under Colombia's occupational safety management system (SGSST, established by Resolución 0312 de 2019), maintenance operations involving drivetrain components must be documented with proper risk assessments for rotating machinery. Workshops performing universal joint replacement on heavy equipment must comply with NTC-ISO 4254 principles for mechanical safety and maintain records of parts used, including OEM reference numbers and supplier documentation. ICONTEC's adoption of ISO standards for mechanical components means that GUKO series universal joints should be accompanied by dimensional compliance documentation when entering formal procurement processes for large Colombian mining and infrastructure projects.

欧州連合 ― 機械指令 2006/42/EC: EU原産のコマツ製機器をコロンビアに輸出する場合、またはEU認定サービスセンターでメンテナンスを受ける場合、機械指令では、安全上重要なパワートレイン部品（ドライブシャフトのユニバーサルジョイントを含む）に使用される交換部品が、元の機械の設計仕様を満たしていることが求められています。GUKOシリーズのように、寸法検証済みのOEM互換ユニバーサルジョイントを使用することで、この要件を満たし、元の機器のCEマーキングを保護することができます。

ISO国際規格： ISO 8994は、動力伝達に使用されるユニバーサルジョイント（カルダンジョイント）の性能試験および寸法規格を規定しています。ISO 3771およびISO 9969は、関連するドライブシャフト部品の品質要件を規定しています。これらの規格は、コロンビア、パナマ、ペルー、およびその他のラテンアメリカ市場における大規模建設プロジェクトの調達仕様書で参照される、国際的に認められた枠組みです。

米国 — SAE規格： SAE J901（ユニバーサルジョイント試験手順）およびSAE J706（ユニバーサルジョイントおよびドライブシャフト ― 名称、性能、および試験方法）は、北米市場における大型ユニバーサルジョイントの試験および評価方法を規定しています。北米に本社を置く企業（ドラモンド、グレンコア・コロンビア、アングロゴールド・アシャンティなど）が運営するコロンビアの鉱山事業では、ユニバーサルジョイントの交換部品に関する保守仕様書において、これらのSAE規格を参照する場合があります。

当社は、ラテンアメリカ全域の産業顧客、車両整備会社、OEM組立業者、建設機械修理工場向けに、精密な駆動系および動力伝達部品を専門に供給しています。当社の製品ラインナップは、ユニバーサルジョイント、ホイールハブアセンブリ、アクスル部品、および関連する自動車および重機駆動系ハードウェアを網羅しており、すべてISO 9001規格に準拠した文書化された品質管理体制の下で運営されている製造施設から調達しています。

Our team's expertise covers the complete spectrum of Komatsu equipment universal joint applications — from compact KOMATSUI Universal joint used in excavator hydraulic pump drives to the large-diameter, high-torque driveshaft joints in heavy haul dump trucks. We support Colombian customers with both standard catalog komatsu universal joint for sale items and technically guided procurement for non-standard applications. Our one-stop supply model means customers can source KOMATSUI GUKO universal joints alongside compatible wheel hub and axle components through a single relationship, simplifying logistics and reducing total procurement cost for equipment fleets.
