EP-HS222-486シリーズ — メルセデス・ベンツ ユニバーサルジョイント
高耐久性自動車用ユニバーサルジョイント · FIGタイプAおよびB · GKN相互参照 · OEM互換交換部品
EP-HS222-486シリーズは、メルセデス・ベンツ商用車向けに特別に設計された、厳選されたメルセデス・ベンツ製ユニバーサルジョイントのサイズを網羅しています。このシリーズ名は、メルセデス・ベンツの大型トラックおよびバスのドライブトレインで最も頻繁に使用されるサイズを表す、GKNの2つの主要なリファレンス番号（HS222とHS486）に由来しています。シリーズ全体を通して、ジャーナル（トラニオン）径はφ28mm（HS446）からφ57mm（HS289）までで、小型バン、中型トラック、大型長距離トラクター、および市営バスシャーシに求められる要求に合わせて、幅広いトルク定格をカバーしています。

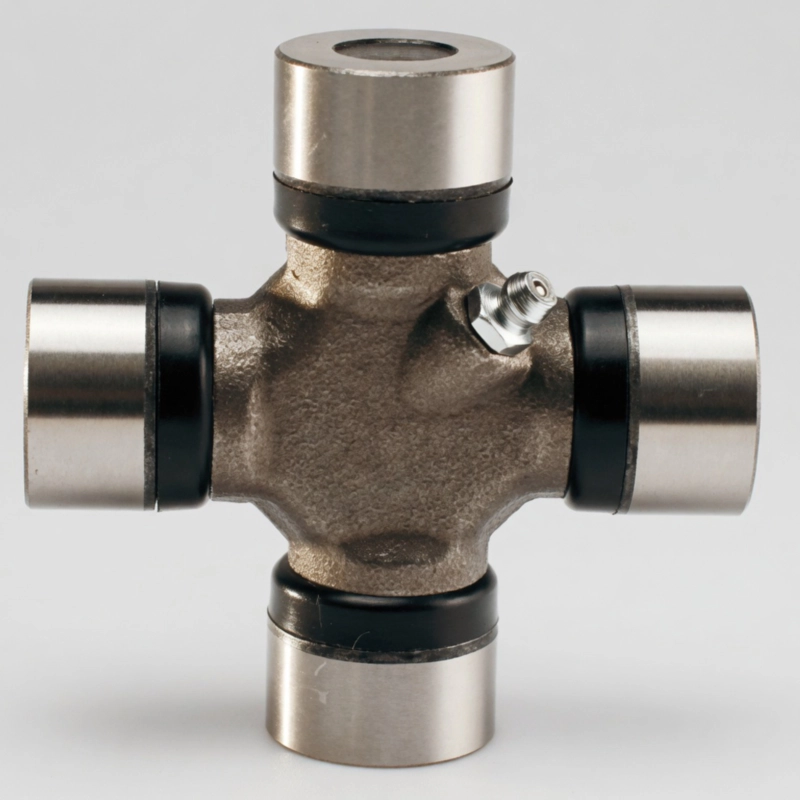

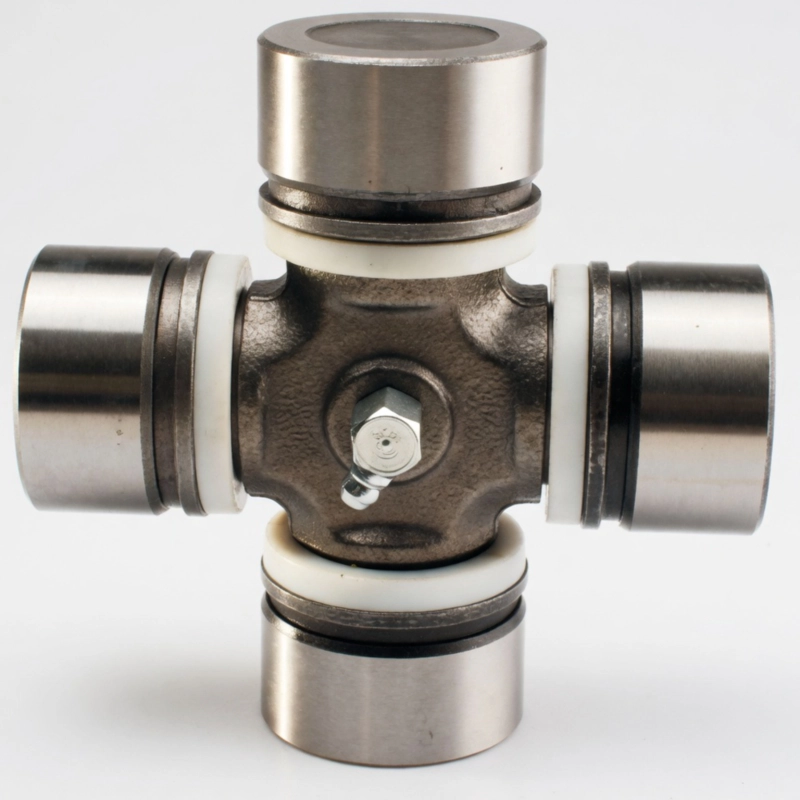

各ジョイントは、メルセデス・ベンツ純正部品番号およびGKNカタログの参照番号と直接照合できるように製造されているため、整備マニュアルや部品データベースを参照する調達チームは、適合性を迅速に確認できます。本製品は、FIGタイプA（溝付きカップを備えた4つのプレーン丸型ベアリング）とFIGタイプB（4つの溝付き丸型ベアリング）の2種類のベアリング構成で提供され、動作環境に最適なシールおよび潤滑保持設計を選択できます。
1. 技術仕様 — EP-HS222-486シリーズ メルセデスベンツ ユニバーサルジョイント

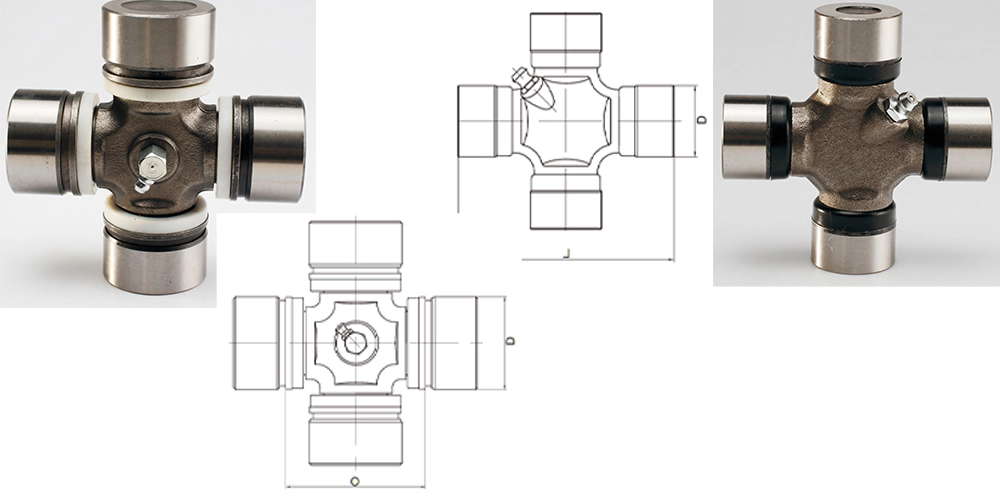

下の表は、EP-HS222-486シリーズの全モデルを一覧にしたものです。 メルセデスベンツ ユニバーサルジョイント GKN参照番号、ベアリング図タイプ、ジャーナルおよびカップの寸法、メルセデス・ベンツOEM番号、および純正部品の相互参照番号とともにシリーズを示します。サイズ寸法はφD×L（mm）で表され、Dはジャーナル直径、Lはアセンブリ全体のスナップリング間の長さです。図A＝溝付きカップ付きプレーン丸ベアリング4個、図B＝溝付き丸ベアリング4個。
| メルセデスベンツ ユニバーサルジョイント-GKN NO. | イチジク | サイズ（直径×長さ mm） | シリーズ | メルセデス番号 | オリジナル番号 |
|---|---|---|---|---|---|
| HS446 | B | φ28×49 | — | 1004100131 | 1123500028 |
| HS222 | A | φ35×96.8 | — | 304100431 | 304101831 |
| HS480 | B | φ38×57 | — | 3024100031 | 3124111331 |
| A | Φ44×124.85 | — | 3104100031 | 3224110031 | |
| — | B | Φ38×56 | — | 3854100231 | — |
| HS236 | A | φ38.03×105.6 | — | 304102031 | — |
| HS486 | B | φ42×66.4 | — | 3174100131 | 3374110031 |
| B | φ42×66 | — | 3374100031 | 3854100131 | |
| HS259 | A | φ45×118.1 | — | 304102231 | — |
| HS260 | A | φ45×120.4 | — | 4100031 | 3044100031 |
| HS272 | A | φ48.05×125.8 | 286.33 | 3604100232 | 3614100231 |
| A | φ48×126 | — | 3814100231 | 3874100131 | |
| HS282 | A | φ52×133 | 587.3 | 3354100031 | — |
| HS284 | A | φ53×135 | 186.37 | 3634100631 | 3634100031 |
| HS289 | A | φ57×152 | 587.42 | 3874100031 | 7186420617000 |
| A | Φ52×147.2 | — | 3554100031 | 81391266020 |
Note: φD×L dimensions in mm. GKN NO. = GKN catalogue cross-reference. FIG A = plain round bearing cups; FIG B = grooved round bearing cups. MERCEDES NO. = Mercedes-Benz OEM part number. ORIGINAL NO. = alternate OEM or first-fit cross-reference. "—" denotes no series or cross-reference published for that variant.
2. ユニバーサルジョイントとは何ですか？
A ユニバーサルジョイント ユニバーサルジョイント（一般的にUジョイントと略される）は、軸が完全に一直線上にない2つの回転軸を接続する機械的な連結部品で、角度のずれに応じてトルクを伝達します。ジョイントは、中央の十字型のスパイダー（トラニオン）、ニードルローラーが充填された4つのベアリングキャップ、およびそれぞれの軸に取り付けられる2つのヨークで構成されています。軸が互いに角度をなすと、スパイダーがベアリングカップ内で旋回し、そのずれを吸収しながらトルク伝達を維持します。この機構により、ユニバーサルジョイントは、後輪駆動および四輪駆動のほぼすべての駆動系において不可欠な部品となっています。これは、車両のサスペンションが可動範囲全体にわたって動く際に、プロペラシャフトが動的にたわむ必要があるためです。
ユニバーサルジョイントの主な機能は何ですか？大型商用車（トラック、バス、メルセデス・ベンツのプラットフォームをベースにした幅広い車種）においては、Uジョイントはギアボックスの出力軸からプロペラシャフトを介してリアアクスルのディファレンシャルにエンジンのトルクを伝達し、同時にサスペンションによって生じる角度変化を吸収します。適切に機能しないと、 メルセデスベンツ ユニバーサルジョイント動力伝達が不安定になり、振動が車内に伝わり、ドライブシャフト、トランスミッション出力ベアリング、ディファレンシャル入力シールの摩耗が急速に進行します。この機能を理解することが、適切な交換判断の出発点となります。
3. ユニバーサルジョイントの作動原理
の 普遍的な共同作業原則 イタリアの数学者ジェロラモ・カルダーノにちなんで名付けられたカルダン機構に基づいています。 メルセデスベンツ ユニバーサルジョイント クロススパイダーとは、精密機械加工された鍛造部品で、4つのトラニオンジャーナルが厳しい寸法公差で研磨されています。各ジャーナルはベアリングキャップ内に収まり、ベアリングキャップにはニードルローラーが組み込まれています。ベアリングキャップは組み立て時に高性能リチウムグリースまたはモリブデングリースで潤滑され、リップシールまたは研磨されたカップ面によって保持され、異物の侵入を防ぎます。
入力ヨークにトルクが加わると、ベアリングキャップとスパイダー本体を介して出力ヨークに伝達され、出力シャフトが回転します。スパイダーは前後方向と横方向の両方で同時に旋回できるため、ジョイントは設計上の動作角度（大型商用車の場合、通常最大 15°）の範囲内で、あらゆる方向の角度ずれに対応できます。シングルカルダンUジョイントで注意すべき特性の 1 つは速度変動です。動作角度が 3～5° を超えると、出力シャフトの回転速度は入力に対して 1 回転あたり 2 回変動します。適切に設計されたドライブシャフトアセンブリでは、2 つのUジョイントを等しい角度で直列に位相を合わせることで、この変動が相殺され、車軸に滑らかで一定の回転出力が供給されます。
4. メルセデス・ベンツ製ユニバーサルジョイントの5つの主要な製品メリット
① 正確なOEM相互参照互換性
EP-HS222-486シリーズのメルセデス・ベンツ用ユニバーサルジョイントは、すべてのジョイントがGKNカタログ番号と対応するメルセデス・ベンツ純正部品番号の両方に対して寸法検証されています。ジャーナル径、カップ外径、カップ深さ、スナップリング溝位置、および組み立て全長はすべて、純正ヨークへの直接挿入を可能にする公差内に収まっています。これにより、取り付け時の推測作業が不要になり、寸法不一致による早期故障のリスクが排除されます。これは、車両整備工場や独立系修理工場にとって非常に重要な利点となります。 メルセデスベンツHSユニバーサルジョイント交換 商業サービス環境において。
②プレミアム合金鋼スパイダー構造
クロススパイダーは高品質の合金鋼から鍛造され、制御された熱処理サイクルを経て、強靭で衝撃吸収性に優れたコアの上に、硬く耐摩耗性に優れたケース層が形成されます。この組み合わせ（通常、表面硬度58～62 HRC、コア硬度35～45 HRC）により、ジャーナル表面は大型トラックのユニバーサルジョイントの寿命を縮める微細なピッチングや剥離に対して長期間の耐性を持ちます。コロンビアのアンデス山脈、リャノス、または沿岸地域など、荷重や路面からの衝撃が大きく変化するルートでは、この冶金学的バランスが、交換間隔の延長に直接つながります。 メルセデスベンツのユニバーサルジョイント交換 イベント。
③ 長寿命を実現する密閉型ベアリングシステム
All bearing caps are fitted with precision lip seals that prevent water, road salt, mud, and abrasive particles from entering the needle bearing assembly. In tropical and high-humidity environments such as Colombia's Pacific coast and Amazon basin regions, this sealed design is particularly important: unsealed or inadequately sealed joints are the single most common cause of early U-joint failure in vehicles operating in wet conditions. The grease fill is selected for wide temperature stability, ensuring consistent viscosity and film thickness whether the vehicle is starting cold in Bogotá at high altitude or running at full load in the tropical lowlands.
④ 全シリーズ対応サイズ — φ28mm～φ57mm
EP-HS222-486 MERCEDES BENZユニバーサルジョイントシリーズは、小型のHS446（φ28×49）から大型のHS289（φ57×152）まで、GKN製の10種類のサイズを取り揃え、小型バンから大型トラックまで、メルセデス・ベンツのドライブトレインのあらゆる位置に対応します。シリーズ全サイズを単一のサプライヤーから調達できるため、調達が簡素化され、維持管理が必要なサプライヤー関係の数を減らすことができ、車両整備工場はユニバーサルジョイントの在庫を単一のカタログ製品ファミリーに合理化できます。これは、コロンビアの都市や都市間ルートで多様なメルセデス・ベンツ車両を運行する物流会社やバス会社にとって特に有益です。
⑤ 厳格な品質検証とトレーサビリティ
各バッチは、梱包前に寸法適合性、表面硬度、ニードルベアリングのラジアル遊び、グリース分布について検査されます。トレーサビリティ記録は、すべての生産ロットを原材料証明書および熱処理チャートにリンクし、OEM Tier 1組立業者、認定フリートオペレーター、または政府輸送機関への供給時に発生する文書化要件をサポートします。このレベルの品質プロセス管理により、メンテナンスマネージャーは、取り付けたジョイントが、初期仕様だけでなく、想定されるサービスサイクル全体にわたって、元のコンポーネントの性能を満たすか、それを上回ることを確信できます。コロンビアの輸送事業者は、運輸省（MinTransporte）の車両安全コンプライアンス要件の対象となるため、文書化された品質保証はコンポーネントの選択において重要な要素となります。
5. メルセデス・ベンツ製ユニバーサルジョイントの材質と製造工程
クロススパイダー - すべての メルセデスベンツ ユニバーサルジョイント 中高合金鋼（通常は20CrMnTiまたは同等グレード）から鍛造され、熱処理サイクルを通して焼入れ性、靭性、寸法安定性を兼ね備えた鋼材が選ばれます。鍛造工程により内部の空隙が除去され、各トラニオンジャーナルの荷重経路に沿って結晶粒構造が整列するため、加工前のスパイダーは棒材から機械加工されたものよりも疲労耐性に優れています。粗加工後、ジャーナルは浸炭および表面硬化処理され、表面硬度58～62 HRC、浸炭深さ0.8～1.2 mmを実現します。一方、コア部分は35～45 HRCの靭性を維持し、衝撃荷重下で亀裂を生じることなく衝撃を吸収します。
The bearing cups are deep-drawn from low-carbon steel strip, then case-hardened and finish-ground on the outer diameter to press-fit into the yoke bores with a controlled interference. Needle rollers are manufactured from bearing-grade 100Cr6 (52100) chromium steel, hardened to 62–66 HRC for maximum contact fatigue life. Yokes, where supplied, are forged from medium-carbon steel and normalised to provide the strength and machinability needed for precision bore work. All metallic surfaces exposed to the needle bearing contact zone are ground to a surface roughness of Ra 0.4 μm or better to ensure correct oil film formation and minimise running-in wear. The entire assembly is packed with NLGI Grade 2 lithium-complex or lithium-molybdenum grease rated for the temperature range expected across Colombian operating environments, from Bogotá's high-altitude cool nights to the hot lowland routes of the Magdalena valley.
6. メルセデス・ベンツ ユニバーサルジョイントの適用事例
の 車のユニバーサルジョイント 商用車用途において、メルセデス・ベンツのユニバーサルジョイントは、自動車業界で最も広く普及している機械部品の一つです。EP-HS222-486シリーズのメルセデス・ベンツ製ユニバーサルジョイントは、メルセデス・ベンツの車両プラットフォームのトルク定格と寸法要件に特化して設計されており、以下に説明する用途は、このシリーズが調達・搭載される主な導入環境を表しています。
大型トラック用プロペラシャフト
ボゴタ-ブエナベンチュラ間、ボゴタ-メデジン間、およびトランスカリブ海ルートを運行する長距離トラックは、通常、メルセデス・ベンツ Actros または Axor プラットフォームを使用しており、そのメインプロペラシャフトには HS272、HS282、HS284、または HS289 ジョイントが使用されています。これらの大径ジョイントは メルセデスベンツ ユニバーサルジョイント これらのユニットは、OM 460およびOM 470エンジンファミリーの高トルク出力を、アンデス山脈の急勾配で処理します。そこでは、勾配抵抗と積載重量の組み合わせにより、駆動系に極度の周期的ストレスがかかります。 ユニバーサルジョイントトラック この用途においては、最大限の疲労寿命と密閉型ベアリングの保持力が求められる。
都市バスおよび都市間バスの駆動系
Mercedes-Benz O500 and Marcopolo-bodied bus fleets serving Bogotá's Transmilenio BRT network, Medellín's intercity routes, and coastal city transit systems use メルセデスベンツ ユニバーサルジョイント HS222、HS236、HS259、HS260の各モデルは、プロペラシャフトと車軸間シャフトにベアリングを採用しています。バスは、ストップ＆スタートを繰り返す都市部の走行サイクルで年間走行距離が非常に多く、頻繁なトルク反転と車軸端での大きな横方向ジョイント角度が発生し、高速道路走行に比べて摩耗が加速します。EPシリーズの密閉型ベアリング設計とプレミアムグリース仕様は、バス運行における高いメンテナンス要求に直接対応します。
小型商用バン
コロンビアの宅配便サービス、医療物資供給チェーン、食品流通ネットワークで広く使用されているメルセデス・ベンツのスプリンターとヴィトのバンは、より小型の メルセデスベンツ ユニバーサルジョイント このシリーズのサイズ、特にHS446（φ28×49）とHS222（φ35×96.8）について。バン用途では、低い床高と後輪駆動構成のため、プロペラシャフトジョイントは比較的急な角度で動作することが多く、そのため、ジョイントの位相角とアセンブリのアライメントが重要になります。 ユニバーサルジョイント置換 修理後にドライブシャフトの振動を防ぐため。
ステアリングコラムのユニバーサルジョイント
プロペラシャフトの他に、メルセデス・ベンツのステアリングシステムは ステアリングユニバーサルジョイント ステアリングコラムとラックアンドピニオン式またはボール循環式ステアリングギアの間の中間シャフトにある部品。 メルセデスベンツ ユニバーサルジョイント ステアリングコラムに使用されるユニバーサルジョイントは、プロペラシャフトユニットよりも低いトルクで動作しますが、ステアリング精度を維持し、シミー現象を防ぐために、非常に小さな角度遊び（バックラッシュ）が必要です。EP MERCEDES BENZユニバーサルジョイントシリーズの小型ジョイントは、これらの用途に適した寸法であり、厳密な製造公差により、バックラッシュ値がOEM仕様の範囲内に収まるようになっています。
農業機械・建設機械
Mercedes-Benz power units are also found in a range of agricultural machinery and light construction equipment operating in Colombia's coffee-growing regions of Antioquia and the Eje Cafetero, as well as construction sites in the oil and gas corridor near Barrancabermeja. In PTO-driven and vehicle-mounted applications, the メルセデスベンツ ユニバーサルジョイント モデルHS480（φ38×57およびΦ44×124.85）とHS486（φ42×66.4）は、角度変化が大きく、起伏の多い地形からの衝撃荷重によって堅牢なジョイント構造が求められる中間軸位置で使用されます。これらの用途では、高圧接触条件に適したグリース仕様が不可欠です。
特殊車両および緊急車両
メルセデス・ベンツの商用シャーシプラットフォームをベースにした消防車、救急車、軍用車両、装甲輸送車は、コロンビア全土の政府機関や民間警備会社によって運用されている。これらの車両は、使用頻度は低いものの運用上重要な用途があるという特徴がある。 メルセデスベンツ ユニバーサルジョイント 緊急車両における故障は決して許容できません。EP-HS222-486 MERCEDES BENZユニバーサルジョイントシリーズは、高品質合金鋼、厳密な熱処理、密閉型ベアリング、そしてOEMレベルの寸法検証を組み合わせることで、部品の入手可能性と品質に関する確かな情報が最も重要な、重大な結果を招く可能性のある用途において、信頼できる選択肢となります。
7．規制遵守と業界標準
自動車の駆動系部品には、 メルセデスベンツ ユニバーサルジョイント これらの部品は、材料、寸法精度、安全認証、輸入／通関手続きなど、多岐にわたる基準を満たす必要があります。調達担当者、車両管理者、整備工場経営者など、コロンビアおよびラテンアメリカ全域の関係者にとって、調達する交換部品が法的要件および運用要件を満たしていることを確認するためには、この枠組みを理解することが重要です。
ISO規格： ISO 8653は、自動車用途向けユニバーサルジョイントの仕様および受入試験を規定しています。ISO 9001品質マネジメントシステム認証は、製造施設レベルに適用され、設計管理、工程管理、および検査手順が文書化され、一貫して適用されることを保証します。ISO 6507（ビッカース硬度）やISO 683-17（熱処理鋼）などの材料試験規格は、スパイダー鍛造品やベアリングカップに適用される材料検証プロセスの基礎となります。
コロンビア (MinTransporte / ICONTEC): コロンビアでは、運輸省（MinTransporte）が、国家運輸法（Código Nacional de Tránsito、法律769/2002）および車両検査（Revisión Técnico-Vehicular、RTV）に関する補足決議を通じて、車両の道路走行適合性に関する技術要件を定めています。ドライブシャフトの健全性（ユニバーサルジョイントの状態に依存する）は、定期的な技術検査で評価されます。ICONTEC規格NTC ISO 9001は、コロンビアの政府車両供給業者のほとんどが実証を求められる品質システムの基準となっています。交換用ドライブトレイン部品は、トレーサビリティが確保され、交換対象のOEM部品の寸法仕様を満たしている必要があります。
欧州連合： EU市場で販売されるメルセデス・ベンツ車は、車両の安全性と環境性能を規定するEU規則2018/858（指令2007/46/ECに代わるもの）に基づき型式認証を受けています。ユニバーサルジョイントなどの個々の部品にはCEマークは付いていませんが、その設計および材質仕様は、メルセデス・ベンツAGが管理する型式認証書類の要件を満たしている必要があります。OEM同等性を謳うアフターマーケット交換部品は、純正部品と同じ寸法および性能仕様を満たさなければなりません。
米国（SAE/ANSI）： 米国自動車技術会（SAE）は、商用車用ユニバーサルジョイントおよびドライブシャフトに関する規格SAE J901を発行しています。ギアおよびカップリング材料に関するANSI/AGMA規格は、ユニバーサルジョイントの製造に使用される鋼種および熱処理プロセスに関する追加的な参考情報を提供します。これらの規格は、米国のティア1ドライブシャフトメーカーによって参照されており、国際的なフリートオペレーターによって技術的な基準として受け入れられています。
ブラジル（ABNT / DENATRAN）： Brazil's DENATRAN (now SENATRAN/SENATRAN-SE) requires vehicle safety compliance testing, and Brazilian-registered Mercedes-Benz trucks operating across the Mercosur region including Colombia's border crossings must maintain driveline components within OEM specification. ABNT NBR standards for automotive steel components and fasteners provide the Brazilian national reference framework.
8. 当社について - メルセデス・ベンツ ユニバーサルジョイント製造メーカー
当社は、自動車用動力伝達部品の専門メーカーであり、グローバルな販売代理店です。ドライブシャフトジョイント、ホイールハブユニット、アクスル部品、および関連する駆動系製品において、20年以上にわたる豊富な経験を有しています。当社の製造拠点は、CNC精密加工センター、自動熱処理ライン、および三次元測定機（CMM）検査セルを中心に構築されており、これらを総合的に活用することで、製造するすべてのバッチにおいて寸法精度と表面品質を保証しています。
当社の製品ラインナップは メルセデスベンツ ユニバーサルジョイント ボルボ、DAF、スカニア、コマツをはじめとする幅広い商用車および建設機械ブランド向けのジョイントに加え、各種アプリケーションも取り扱っています。OEM部品番号、GKNカタログ番号、Spicer製品番号を相互参照した包括的なデータベースを維持しており、販売代理店、車両整備工場、独立系整備士など、お客様が用途に合った適切なジョイントを簡単に特定し、調達できるようになっています。
ワークショップ
9. 関連製品 — 完全なドライブトレインソリューション
A メルセデスベンツ ユニバーサルジョイント より広範なドライブトレインアセンブリの一部として機能します。特にホイールハブユニットとアクスルシャフトなどの関連部品の状態を確認せずにジョイントを交換すると、摩耗が見落とされたまま車両が運行に復帰し、新しいジョイントの寿命が短くなったり、その後すぐに二次的な故障が発生したりするリスクがあります。当社はメルセデス・ベンツのドライブトレイン部品を幅広く取り揃えており、フリート整備工場や販売代理店はドライブトレイン全体を単一の調達先から入手できます。
ホイールハブユニット
ホイールハブユニットには、ホイールベアリング、ABSセンサーリング（装着されている場合）、および車軸とホイールを接続するハブフランジが取り付けられています。駆動車軸では、ハブユニットはドライブシャフトとユニバーサルジョイントと直列に動作します。ハブベアリングにガタが発生すると、車軸スタブでの角度ずれによって外側ユニバーサルジョイントの動作角度が大きくなり、摩耗が加速します。当社では、メルセデス・ベンツのフロントおよびリア車軸向けに、純正部品およびアフターマーケット部品の互換品を含む、自動車用ホイールベアリングおよびハブユニットアセンブリ一式を提供しています。
車軸および車軸シャフト
Rear axle half-shafts on Mercedes-Benz trucks and buses transmit final drive torque from the differential to the wheel hub flanges. Any fatigue crack, spline wear, or torsional damage to the axle shaft changes the dynamic load distribution on the adjacent U-joints and the differential output bearings. We source and supply replacement axle shafts for a range of Mercedes-Benz commercial vehicle axle types, manufactured to OEM dimensional specifications with spline form and hardness profiles matched to the original component. Pairing a new axle shaft with a fresh U-joint during a major driveline service is the most efficient way to reset the entire assembly's fatigue life clock.
