EP万向节，带4个焊接板式圆形轴承

EP——带4个焊接板式圆形轴承的万向节

重负 万向节 专为严苛的传动系统应用而设计。采用 E 型结构，焊接板安装，精密研磨的圆形轴承座圈——符合 SAE 和 ISO 标准，库存充足，供应哥伦比亚及更广泛的拉丁美洲售后市场。

EP系列万向节采用四焊接板式圆形轴承，是汽车、商用车和农业机械领域应用最广泛的传动系统部件之一。与传统的轭式总成不同，该型号采用焊接法兰盘，可直接用螺栓固定到传动轴和差速器输入端的相应法兰上，无需对滑动轭进行加工，从而显著缩短了车间安装时间。

该EP系列万向节的每个部件都包含四个精密圆形轴承座，由焊接板固定到位。轴承座在滚针上旋转，滚针上预先填充了耐高温极压润滑脂，从而使该组件能够满足波哥大、麦德林、卡利以及整个哥伦比亚市场长途卡车运营商和车队管理人员所需的长维护周期。

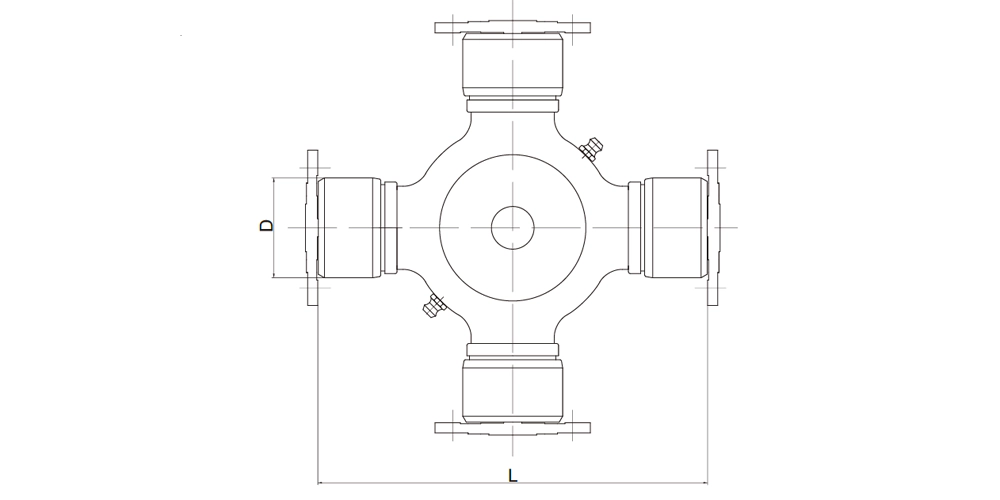

1. 技术规格 — EP 万向节，带 4 个焊接板式圆形轴承（图 E）

所有尺寸均以毫米为单位。D = 轴颈直径；L = 总长度；WX = Dana/Spicer 交叉参考；Precision、GKN、Alloy 和 Rockwell 列显示了用于交叉参考的等效 OEM 零件编号。

注：D = 轴颈销直径（毫米）；L = 总十字轴长度（毫米）；WX = Spicer/Dana 交叉参考编号。交叉参考编号仅用于识别目的。

2. 五大产品优势

3. 万向节工作原理

一个 万向节 万向节用于在两个并非完全对齐的轴之间传递旋转扭矩——这两个轴可能以一定角度相交，或者由于传动系统在颠簸和转弯时发生弯曲，它们的相对角度会动态变化。每个万向节的核心部件是十字轴（也称为十字轴或轴颈），它是一个十字形锻件，其四个臂分别嵌入两个相对的轭架内的轴承座中。当一个轴旋转时，十字轴会同时在两个平面上旋转，从而使从动轴即使其轴线与驱动轴的轴线偏离也能旋转。

这种几何结构的一个重要特征是，当万向节以一定角度运行时，输出轴的速度并非完全恒定——它每转一圈会循环两次，速度略快于输入轴，然后略慢于输入轴。这被称为万向节速度变化。在实际的传动系统布局中，工程师通过使用两个万向节来抵消这种变化。 万向节 两个组件以90°相位差排列，这是双节螺旋桨轴的标准布置方式。为了实现真正的抵消，两端的运行角度必须相等，且连接面必须平行。

在焊接板式结构中，四个轴承座圈并非由卡环或U型螺栓固定，而是由硬化钢法兰板固定。这些法兰板通过电阻焊（或MIG焊）连接到轭耳上，然后在密封面上进行精密研磨。这种设计能够使轴承座圈相对于轭孔的中心定位精度比卡环固定更高，因此焊接板式结构更适用于工作角度较大或冲击载荷较大的应用，例如重型万向节卡车传动轴和非公路机械。

圆形轴承座内装有一整套滚针，直接在硬化的轴颈销表面上运行。装配过程中，润滑脂被填充到轴承座内，并通过开口端的唇形密封圈保持密封。在使用过程中，该密封圈必须防止道路污染物进入，同时在离心力的作用下保持润滑脂的密封——这就是为什么轴承座硬度、密封圈唇部材料和润滑脂粘度都作为具体参数列在技术数据表中的原因。

4. 材料与结构

十字轴锻件采用中碳合金钢制成，通常为 20CrMnTi 或同等材料，兼具芯部韧性和表面硬化性能。粗加工后，轴颈销进行渗碳处理，然后淬火硬化，以达到规定的渗碳层深度和表面硬度，从而抵抗滚针产生的赫兹接触应力下的剥落。淬火后进行轻微回火，以消除渗碳层表面的残余拉应力。

轴承座圈采用冷轧钢带深拉成型，然后进行整体淬火，硬度达到适用于滚针接触的洛氏硬度C级。座圈内表面粗糙度控制在Ra ≤ 0.4 µm，以确保滚针上载荷分布均匀。焊接板本身为低碳钢冲压件，在受控电流和压力参数下电阻焊接至轭耳上，焊接区域随后进行打磨，以确保座圈密封面垂直于轭耳轴线。

密封件采用丁腈橡胶 (NBR) 唇形密封件，适用于标准温度应用。每个组件均预涂有锂基复合 NLGI #2 润滑脂，该润滑脂可在 -30 °C 至 +130 °C 的温度范围内保持稳定，涵盖了大多数乘用车和商用卡车传动系统的全部工作温度范围。该系列的部分型号还配备润滑脂嘴接头，以便在高负荷循环应用中定期补充润滑，例如在安第斯山脉作业的矿用运输卡车。

5. 应用场景

6. 法规和标准合规性

国际标准： 该设计和测试 万向节 本系列产品符合 ISO 8667（道路车辆——传动轴万向节）和 SAE J901 标准，这两项标准共同规定了汽车传动系统万向节的尺寸公差、扭矩容量声明和耐久性测试规程。这些标准定义了在振荡扭矩载荷下的最低疲劳寿命要求，所有 EP 系列万向节在投产前均经过验证，符合这些要求。

哥伦比亚 — NTC/ICONTEC： 在哥伦比亚，用于公共服务车辆（出租车、城际巴士、货车）的汽车零部件必须符合哥伦比亚技术委员会 (ICONTEC) 颁布的哥伦比亚技术规范 (NTC) 标准，且车辆必须通过技术-机械和气体检验 (RTMG)。根据哥伦比亚道路交通法 (Código Nacional de Tránsito Terrestre, Ley 769 de 2002)，传动系统部件在检验中不合格构成安全缺陷。供应符合 ISO 或 SAE 同等规范的部件，可确保其在传动轴状况评估时满足 RTMG 检查员的要求。

更广阔的拉丁美洲： 在厄瓜多尔，INEN（厄瓜多尔标准化协会）标准适用于汽车安全部件。巴西要求在DENATRAN/SENATRAN监管下注册的车辆所使用的传动系统部件必须符合ABNT NBR标准。墨西哥的NOM-086标准涵盖商用运输领域的车辆安全部件。尽管每个国家都有自己的监管框架，但ISO 8667合规性在区域标准机构中被广泛接受，被视为技术充分性的证明。

欧洲联盟： 在欧盟内部，关于机动车辆通用安全的第661/2009号法规及其相关规定对传动系统部件提出了要求。面向欧洲售后市场的产品还需参考由联合国欧洲经济委员会（UNECE）管理的ECE-R法规，并且质量管理体系认证（ISO 9001）可在需要时为CE标志文件提供支持。

美国： 美国联邦汽车运输安全管理局 (FMCSA) 的法规要求商用汽车传动轴必须符合联邦机动车辆安全标准 (FMVSS) 的相关检验标准，保持结构完整性。SAE J416 标准提供了北美采购规范中最常用的扭矩容量测试方法。EP 系列产品符合 SAE J901 尺寸标准，确保与北美原厂配套 (OEM) 和售后市场互换系统无缝兼容。

7. 关于我们

我们是一家专业的制造商和全球供应商， 万向节 我们拥有二十余年的经验，为汽车、商用车、农业和工业领域提供总成、传动轴十字轴及相关传动系统部件。我们的工程团队维护着庞大的互换数据目录，使我们能够根据客户需求，在主要OEM和售后市场零件编号体系（包括Precision、GKN、Alloy、Rockwell、Dana/Spicer和GMB）中找到正确的零件编号。

我们的生产设施按照通过 ISO 9001 认证的质量管理体系运行，从原材料接收到最终包装，全程可追溯。尺寸检测设备包括用于轴颈几何形状验证的坐标测量机 (CMM)、用于杯孔质量控制的表面光洁度轮廓仪以及用于热处理确认的洛氏硬度计。
