EP型万向节，带4个滑动圆轴承和4个沟槽圆轴承

带 4 个滑动圆轴承和 4 个沟槽圆轴承的 EP-U-JOINT

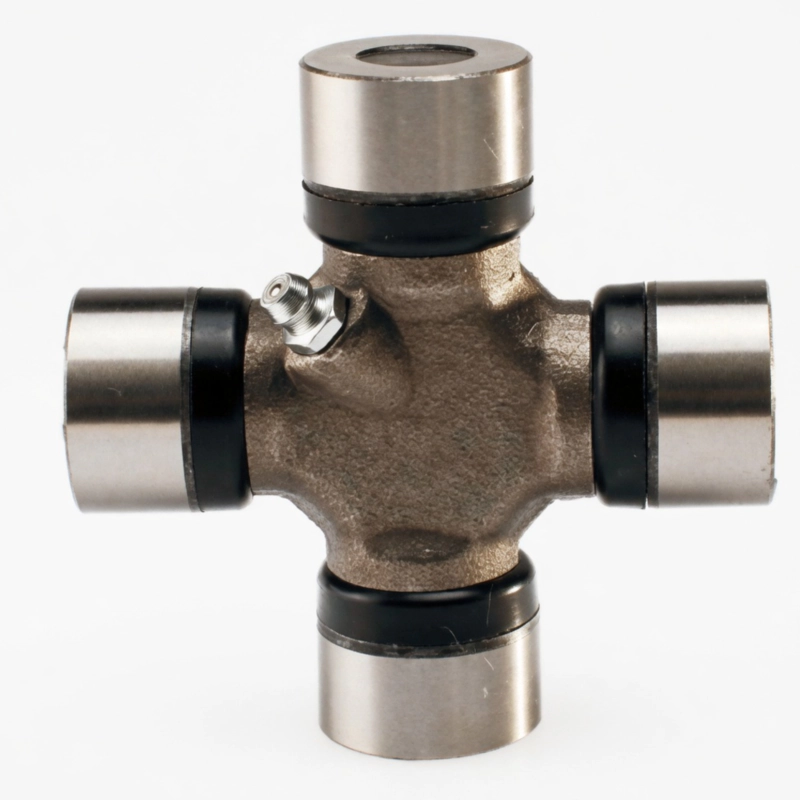

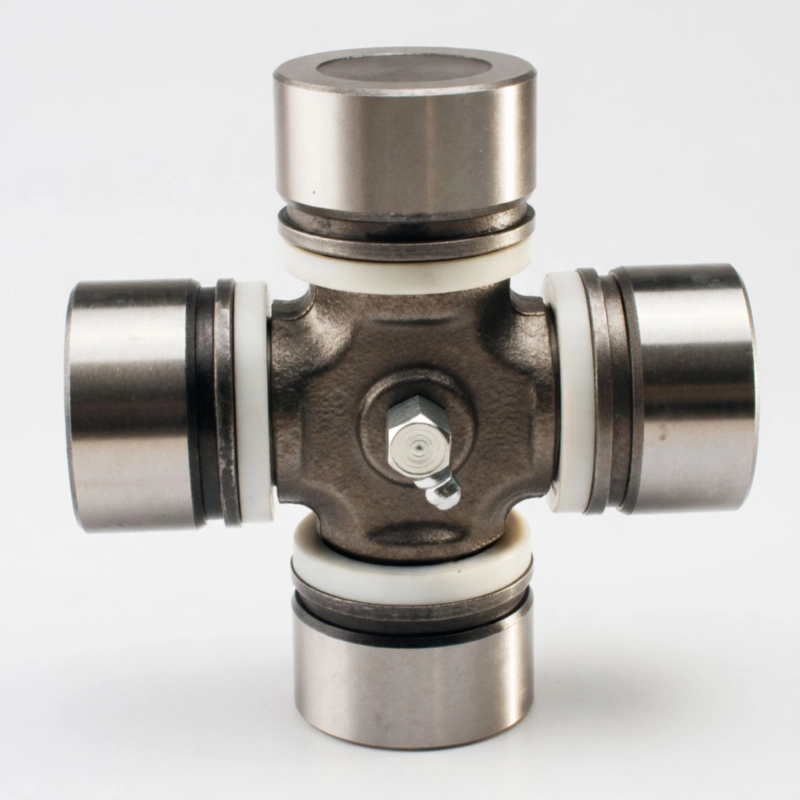

万向节（也常被称为U型接头、卡丹接头或哈迪-斯派塞接头）是任何传动系统中机械结构最基本的部件之一，它负责在两根中心线以可变或固定角度相交的轴之间传递旋转。EP-U-JOINT 配备 4 个滑动圆轴承和 4 个沟槽圆轴承，在一个产品系列中涵盖了两种不同的轴承座配置：图 A（滑动圆轴承座，光滑内孔）和图 B（沟槽圆轴承座，环形油槽内孔）。这种双配置方案意味着，为乘用车、轻型卡车、重型商用车或农用传动系统寻找万向节替换件的买家，只需参考一个产品目录即可找到正确的零件，从而显著缩短采购时间并降低交叉订购错误的风险。每个组件的尺寸均与 SPICER、GMB、GKN 和 PRECISION 标准进行交叉参考，使用户能够通过单一供应商获得 OEM 级别的万向节替换件。

滑动轴承座圈和沟槽轴承座圈之间的实际差异在实际运行条件下至关重要。滑动轴承座圈依靠密封端盖内预先填充的润滑脂来润滑滚针，从而保证其在使用寿命内润滑到位。而沟槽轴承座圈的内壁上加工有一条或多条环形油槽，能够更均匀地分布和保持润滑脂，使其均匀地分布在滚针的运动路径上——这在高扭矩连续工况、大角度工作或较长的润滑周期下尤为有利。

1. 技术规格

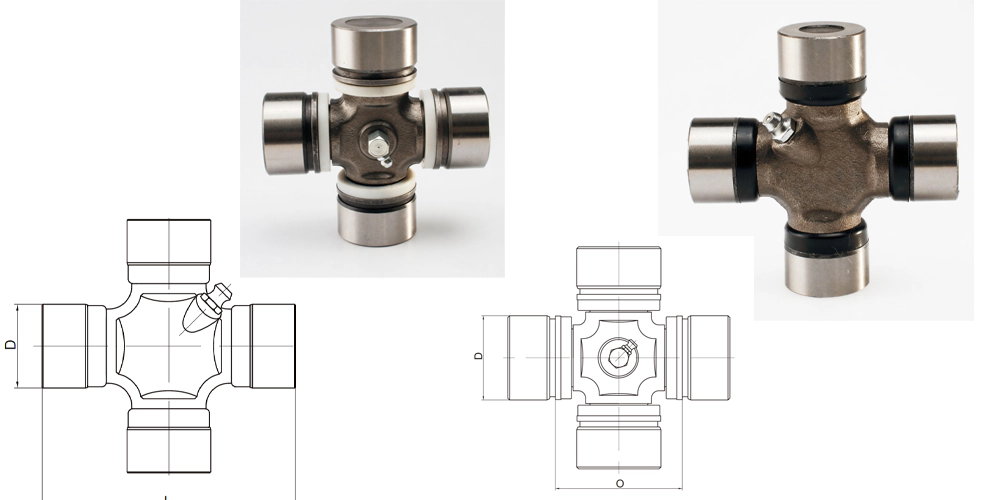

下表列出了 EP-U-JOINT WITH 4 RAMAIN ROUND BEARINGS AND 4 GROOVED ROUND BEARINGS 系列的部分零件编号。图 A = 滑动轴承座（D 和 L 尺寸适用）；图 B = 沟槽轴承座（D 和 O 尺寸适用）；图 A/B = 两种配置均有。所有尺寸单位均为毫米。O 列（外盖直径）适用于图 B 型号；L 列（总组件长度）适用于图 A 型号。在移动设备上水平滚动即可查看所有列，避免图像失真。

2. 五大产品优势

3. 万向节工作原理

万向节的基本工作原理是机械地协调两个旋转轴线成一定角度相交的轴之间的扭矩传递。每个万向节的核心部件是十字轴组件（也称为十字轴或轴颈十字轴）——一个精密加工的零件，它由四个圆柱形轴颈组成，分为两对互相垂直的轴颈。每个轴颈都安装在一个硬化的轴承座内，轴承座内装有一组滚针轴承。一对相对的轴颈连接到主动轴轭；另一对垂直的轴颈连接到从动轴轭。当主动轴旋转时，它会带动十字轴旋转，进而驱动另一对轴轭和与之相连的从动轴。由于两个轴轭平面相互垂直，因此万向节能够适应轴在每次旋转过程中角度的连续变化，而不会中断扭矩传递。这使得万向节成为几乎所有车辆传动系统中不可或缺的关键部件——从后轮驱动汽车的传动轴到卡车转向柱中的转向万向节，都离不开它。

单个万向节的一个重要特性是，当其角度不为零时，它会在从动轴中引入周期性的角速度变化。在任何给定的万向节角度下，从动轴的转速每转一圈都会在驱动轴转速上下振荡两次——这种振荡的幅度与万向节角度的平方成正比。这就是为什么汽车传动轴通常设计成两个角度匹配的万向节：第一个万向节引入的速度变化会被第二个万向节抵消，从而在差速器或变速箱的输入端产生恒定的输出速度。因此，万向节的工作原理不仅需要尺寸合适的替换零件，还需要正确的安装几何形状——尤其是在双万向节传动轴组件中确保两个万向节的角度相等且方向相反——才能实现平稳、无振动的传动轴运行。带槽轴承座（图 B）有助于在速度变化周期产生的循环载荷模式下保持更稳定的润滑，尤其是在转向柱万向节和短轴农用动力输出轴传动装置等高角度应用中。

4. 材料与施工

轴颈十字轴是该系列万向节的核心功能部件，采用中高碳合金钢锻造或精密加工而成，然后经过可控的表面硬化或整体硬化热处理，以达到与滚针持续接触所需的硬度。轴颈表面（轴颈轴颈）必须达到足够的表面硬度，以承受传动系统全扭矩下滚针产生的赫兹接触应力，同时其芯部仍需保持足够的韧性，以吸收冲击载荷而不发生脆性断裂——这种平衡是通过渗碳、感应淬火或碳氮共渗来实现的，具体取决于轴颈尺寸和应用扭矩等级。热处理后，轴颈轴颈外径经过精密研磨，通常轴颈直径 (D) 的公差控制在 ±0.005 mm 至 ±0.010 mm 之间，该尺寸决定了组装好的万向节十字轴颈组件中滚针的预紧力和轴承间隙。

轴承座圈（盖）采用低碳钢或渗碳钢制成，经拉拔或锻造成型，然后进行渗碳硬化处理，在滚针运行的内孔表面形成坚硬耐磨层。对于图 B 所示的带槽轴承座圈，环形油槽在热处理前加工或成型于内孔中，硬化后保持油槽深度和表面光洁度一致，以确保运行过程中润滑脂的可靠保持。滚针本身经过精密研磨，直径和长度均匀，公差严格（通常为 ISO 3 级或更高），确保每个轴承座圈内所有滚针的载荷分布均匀。轴承的固定方式可根据具体零件编号配置而定，可以是 C 形卡环、U 形卡环、压入式挡圈或注塑成型的塑料挡圈盖——每个零件的技术数据表中均注明了固定方式的选择，并与相应的 SPICER、GMB、GKN 或 PRECISION 交叉参考编号的 OEM 规范一致。所有外部钢表面在包装前都会涂上防锈涂层，以防止在储存和运输到最终市场（包括哥伦比亚的汽车零部件贸易）的过程中发生腐蚀。

5. 应用场景

EP-U-JOINT 系列产品涵盖了广泛的传动系统应用。以下场景代表了滑动轴承和沟槽轴承杯型万向节最常用的主要应用场景。

6. 法规遵从性和行业标准

用于公路车辆的万向节和传动轴部件在各大市场均须遵守安全和性能法规。在哥伦比亚采购万向节替换零件的买家应了解以下适用框架。

哥伦比亚——车辆安全及汽车零部件进口法规： 在哥伦比亚，公路车辆须遵守2015年第1079号法令（交通运输部门统一法规）规定的道路适航性要求，该法令由交通运输部负责执行。在国家统一交通登记处（RUNT）注册的车辆必须符合最低安全和道路适航性标准，其中包括传动轴和转向系统的完整性。对于商用货运车辆，交通运输部通过车辆检验中心（CDA）进行的定期技术检验（机械和气体技术检验）包括传动轴和底盘检查，其中会评估万向节的状况。进口到哥伦比亚的汽车零部件须按照哥伦比亚国家税务和海关总署 (DIAN) 的海关分类，归入 HS 税号 8708（机动车辆零部件及附件）。此外，哥伦比亚技术标准和认证协会 (ICONTEC) 的国家技术认证 (NTC) 标准可能适用于国家层面的车辆零部件安全要求。进口商在下达商业订单前，应确认适用的税号子目和任何适用的 NTC 要求。

万向节国际标准： ISO 7646（道路车辆——卡丹式万向节——尺寸和连接参数）为汽车传动轴万向节类型提供了国际尺寸框架，定义了轴颈尺寸、轴承座尺寸和轭架连接参数。ISO 9679 涵盖农业机械动力输出轴 (PTO) 传动系统的万向节，规定了与该产品农业应用相关的扭矩额定值和安全防护要求。在欧洲，机械指令 2006/42/EC 适用于动力输出轴驱动的农业设备，要求包含动力传输部件（例如万向节十字组件）的机械符合 CE 标准。对于欧盟的汽车应用，ECE 第 43 号法规及相关的车辆类型认证要求规范了传动轴部件的性能。SAE 标准 J1050（万向节和传动轴设计手册，由 SAE International 出版）和 AGMA 动力传输部件标准为北美市场应用提供了技术基准。在巴西（哥伦比亚的南方共同市场贸易伙伴），ABNT NBR 11900 及相关标准规范汽车零部件的质量和互换性。

职业安全与设备防护： 无论在哪个司法管辖区，用于动力输出轴 (PTO) 的万向节传动轴都必须配备适当的防护装置。在哥伦比亚，2015 年第 1072 号法令（《劳动安全与健康管理体系》，由劳动部负责执行）规定，工作场所中所有旋转动力传输部件（包括带有外露万向节的动力输出轴）都必须配备足够的防护装置，以防止接触性伤害。ASABE 标准 S206（《农业设备安全防护》）提供了国际上广泛引用的动力输出轴万向节防护技术规范。在任何车间或现场服务环境中，确保在更换万向节的同时正确安装防护装置，既是法律要求，也是一项至关重要的安全措施。

7. 关于我们

我们是一家专业的动力传动部件制造商和供应商，专注于生产汽车和工业用万向节、传动轴总成、轮毂及相关传动系统部件。我们的生产车间占地面积超过35,000平方米，配备了数控滚齿机、精密磨削中心、等离子切割系统、感应淬火生产线以及用于成品尺寸验证的三轴坐标测量系统。我们已获得ISO 9001质量管理体系认证二十余年，这为我们提供了完善的质量体系，确保了我们全系列万向节产品的尺寸一致性和与原厂配套的精度。我们拥有完善的内部检测能力，包括表面硬度测试、尺寸测量和金相检验，从而确保每一批产品都符合轴承配合和使用寿命所依赖的轴颈直径公差和表面光洁度要求。对于哥伦比亚和整个拉丁美洲的买家，如果您需要可靠的万向节供应商，能够提供全面的交叉参考数据、具有竞争力的商业批量单价以及全系列产品的稳定零件供应，我们欢迎您直接咨询并洽谈分销商合作事宜。

车间

8. 相关产品及系统兼容性

万向节并非独立运行，而是完整传动轴或转向系统的一部分，每个连接点都需要兼容的部件。我们生产全系列与万向节配套的传动系统附件，提供一站式供应解决方案，简化采购流程，并确保整个组件的尺寸兼容性。我们全系列产品采用通用联轴器设计理念，消除了在同一传动轴组件中混用不同制造商部件时可能出现的公差累积风险。

轮毂单元

轮毂将传动轴末端（通常通过等速万向节或万向节）连接到车轮总成。正确的轮毂轴承规格可确保车轮的轴向和径向载荷得到有效承载，而不会对传动轴万向节造成额外的应力。使用与万向节部件来自同一供应商的匹配轮毂单元，可降低安装不兼容的风险，并在需要更换整个总成时简化保修索赔流程。我们全系列的汽车轮毂轴承单元涵盖了此万向节系列所服务的所有车型。

车轴

驱动轴将差速器产生的扭矩传递至轮毂，通常在其一端或两端安装万向节，以适应悬架行程和转向运动。驱动轴万向节的尺寸必须与驱动轴花键尺寸和法兰规格相匹配——任何不匹配都会导致安装困难或扭矩承载能力不足，进而造成过早失效。我们的驱动轴系列在尺寸上与万向节系列相匹配，通过交叉比对驱动轴和万向节的零件编号，确保整个传动轴总成符合目标车辆的OEM规格。一站式供应模式避免了从不同供应商采购匹配部件所带来的延误。
