EP发动机正时静音链
为现代汽车发动机设计的先进正时链条技术——为高性能、紧凑型汽车动力装置提供卓越的耐磨性、抗疲劳强度和出色的静音性。
1. 技术规格和性能参数

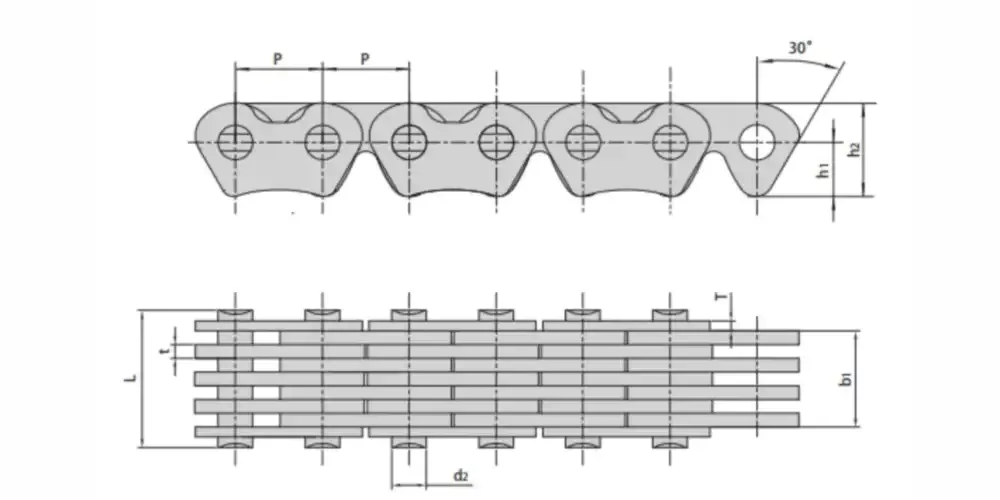

下表列出了EP发动机正时静音链系列的全面技术数据，包括CL04D-4×5W、CL05D-4×4W和CL05D-3×4W标准型号，以及相关链节和配置的扩展参数。所有线性尺寸均以毫米为单位；抗拉强度以千牛（kN）和磅力（lbf）为单位；每米重量以千克为单位。
| 链条模型-发动机正时静音链 | 螺距 P（毫米） | 宽度 b₁ min (mm) | 销钉直径 d₂ 最大值 (mm) | 引脚长度 L 最大值 (mm) | 板深 h₂ (mm) | 板材厚度 t 最大值 (mm) | 指南表格 | 盘子数量 | 抗拉强度 Q min (kN/lbf) | 重量/米 q (kg/m) |
|---|---|---|---|---|---|---|---|---|---|---|
| CL04D-4×5W | 6.35 | 7.6 | 2.40 | 11.70 | 6.95 | 1.2 | 外部 | 9(4×5) | 12.4/2790 | 0.38 |
| CL05D-4×4W | 8.00 | 7.6 | 2.92 | 11.78 | 9.59 | 1.3 | 外部 | 8(4×4) | 16.5/3712 | 0.51 |
| CL05D-3×4W | 8.00 | 6.5 | 2.92 | 10.48 | 9.59 | 1.3 | 外部 | 7(3×4) | 12.4/2790 | 0.45 |
| CL06D-5×5W | 9.52 | 8.5 | 3.28 | 13.20 | 11.43 | 1.45 | 外部 | 10(5×5) | 22.8/5127 | 0.68 |
| CL07D-4×6W | 12.70 | 9.2 | 3.81 | 15.24 | 14.22 | 1.65 | 外部 | 8(4×6) | 28.2/6347 | 0.84 |
| CL08D-3×7W | 15.88 | 10.1 | 4.78 | 17.78 | 16.89 | 1.85 | 外部 | 6(3×7) | 35.6/8005 | 1.02 |
| CL09D-6×8W | 19.05 | 11.8 | 5.33 | 20.32 | 19.56 | 2.08 | 外部 | 12(6×8) | 48.2/10846 | 1.45 |
| CL10D-5×9W | 25.40 | 13.2 | 6.35 | 24.13 | 23.88 | 2.29 | 外部 | 10(5×9) | 62.5/14058 | 1.92 |
| CL11D-4×10W | 31.75 | 14.5 | 7.62 | 28.19 | 29.21 | 2.54 | 外部 | 8(4×10) | 82.3/18519 | 2.38 |
| CL12D-6×10W | 38.10 | 16.8 | 8.89 | 32.26 | 34.54 | 2.87 | 外部 | 12(6×10) | 105.8/23802 | 3.15 |
| CL04D-6×4W | 6.35 | 9.5 | 2.40 | 11.70 | 6.95 | 1.25 | 外部 | 12(6×4) | 14.2/3194 | 0.42 |
| CL05D-5×5W | 8.00 | 8.8 | 2.92 | 11.78 | 9.59 | 1.35 | 外部 | 10(5×5) | 18.2/4095 | 0.58 |
| CL06D-3×6W | 9.52 | 6.8 | 3.28 | 13.20 | 11.43 | 1.48 | 外部 | 6(3×6) | 19.5/4387 | 0.62 |
| CL07D-7×5W | 12.70 | 10.8 | 3.81 | 15.24 | 14.22 | 1.68 | 外部 | 14(7×5) | 32.8/7382 | 0.91 |
| CL08D-5×7W | 15.88 | 12.2 | 4.78 | 17.78 | 16.89 | 1.88 | 外部 | 10(5×7) | 41.2/9275 | 1.18 |
| CL09D-4×8W | 19.05 | 9.8 | 5.33 | 20.32 | 19.56 | 2.10 | 外部 | 8(4×8) | 44.5/10015 | 1.38 |
| CL10D-6×8W | 25.40 | 14.8 | 6.35 | 24.13 | 23.88 | 2.32 | 外部 | 12(6×8) | 72.4/16289 | 2.10 |
注：所有规格均基于汽车发动机正时应用制造标准。有关您的车辆平台所需的特定应用修改或自定义配置，请参阅技术文档。
2. 什么是发动机正时静音链？
发动机正时静音链是一种精密设计的动力传输部件，用于汽车发动机正时系统中，以同步曲轴和凸轮轴的旋转。与结构复杂且噪音较大的传统滚子链不同，发动机正时静音链采用简化的金属链节结构和圆柱销，提供了一种精简的解决方案，降低了运行成本，并显著降低了噪音——这在现代汽车座舱中至关重要，因为发动机的静谧性直接影响着客户感知和市场竞争力。发动机正时静音链的工作原理是将曲轴链轮的旋转运动传递到凸轮轴，精确控制进气门和排气门的开启和关闭，从而协调完整的燃烧循环：进气、压缩、燃烧和排气。
EP-Engine 静音正时链条系列，包括 CL04D-4×5W、CL05D-4×4W 和 CL05D-3×4W 等型号，代表了汽车应用静音链条技术的前沿水平。这些链条经过专门设计，能够满足高功率、紧凑型和高性能发动机的严苛要求——卓越的耐磨性、优异的疲劳强度和极致的静音运行是不可或缺的。在哥伦比亚以及整个拉丁美洲快速发展的汽车行业，发动机静音正时链条已成为原始设备制造商和售后市场供应商的首选规格，他们致力于打造符合国际噪音、排放和耐久性标准的车辆，同时确保发动机效率和长期可靠性。
静音正时链和滚子正时链的技术区别在于设计复杂性和实际运行特性。滚子正时链在每个销轴连接处都采用了衬套和自由旋转的钢滚子——这种设计可以减少链条和链轮齿之间的摩擦，但代价是制造工艺更加复杂，材料和人工成本更高，而且如果异物进入滚子组件内部，则更容易加速磨损。相反，静音链传动采用链板与链轮齿面之间的直接金属接触，依靠精密工程和卓越的表面处理工艺来最大限度地减少摩擦和磨损。这种根本性的差异使得静音链成为汽车正时链市场的首选技术，尤其是在需要同时优化成本效益、静音性和耐磨性能的情况下。
3. 发动机正时静音链条的工作原理

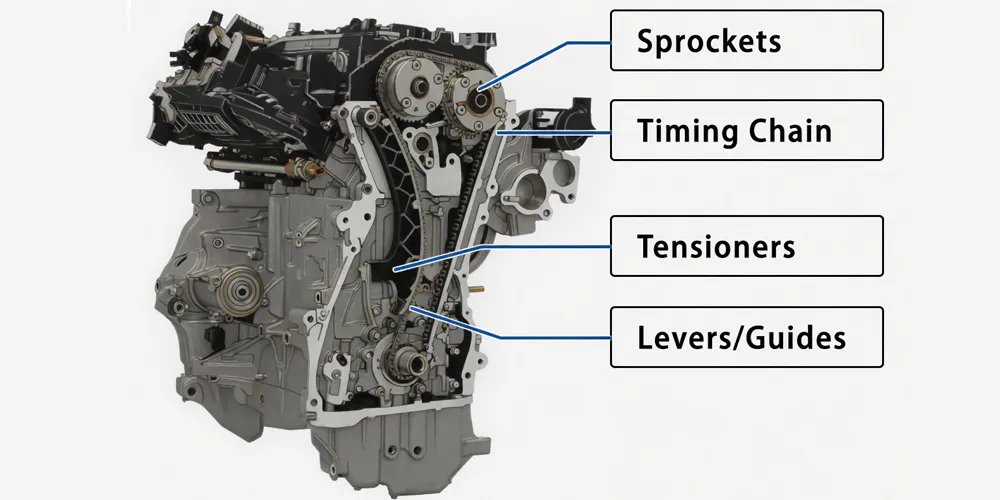

发动机正时静音链的工作原理基于旋转轴之间的精确同步。该链条与两个链轮啮合：一个固定在曲轴上（从动链轮），另一个安装在凸轮轴上（主动链轮），齿轮比通常设置为 2:1，以适应凸轮轴转速为曲轴转速一半的情况。当曲轴旋转时，由多个金属链片通过圆柱销连接而成的链条以可控的顺序方式与链轮齿啮合。链片的独特轮廓和链轮齿的几何形状经过精心设计，可均匀分布接触压力，最大限度地减少瞬时冲击载荷，并降低粗糙链条设计中常见的噪音。
静音链条与传统正时链条的主要区别在于其没有中间滚子或衬套。每个销轴连接都是直接的结构元件，从而最大限度地降低了链条的整体厚度和重量，同时最大程度地提高了单位宽度的承载能力。正是这种简化的几何结构使得静音正时链条能够显著降低运行噪音：链条组件内部的运动部件更少，而且链片齿与链轮轮廓之间的金属接触面——在经过适当的表面光洁度和硬度设计后——产生的振动远小于滚子组件在滚子孔和销轴之间存在轻微间隙时产生的振动。
发动机正时静音链条的性能取决于三个相互关联的因素。首先是疲劳强度——链条必须能够承受发动机运转过程中数百万次的载荷循环而不产生裂纹或永久变形。其次是耐磨性——链条与链轮之间的接触面必须在车辆的设计寿命内（现代汽车通常为 15 万至 30 万公里）保持其几何形状。第三是降噪——即使在高发动机负荷和高转速条件下，静音链条传动装置也必须保持低于人耳可听见的噪音水平。应用于链条销轴和链片表面的专有表面处理技术可同时满足这三个要求：表面硬化提高了疲劳强度，精密表面处理最大限度地减少了摩擦，而可控的硬度梯度则优化了接触应力的分布，从而使正时链条系统在整个汽车工况下均优于传统设计。
4. 发动机正时静音链的五大主要产品优势
① 出色的降噪性能
静音链条设计省去了滚子组件的复杂机械结构，从而显著降低了发动机运转时的噪音。与传统正时链条在负载下产生咔嗒声或嘎嘎声不同，发动机正时静音链条运行极其安静，满足现代汽车的声学要求，并有助于提升当代汽车客户所追求的高档座舱舒适度。
② 优异的耐磨性
先进的表面处理技术在销轴和链板的接触面上形成一层坚硬耐磨的涂层。这项专利处理技术使发动机正时静音链能够在更长的保养周期内保持尺寸精度和接触面完整性，从而直接延长正时链的使用寿命并减少更换频率——这对哥伦比亚乃至整个拉丁美洲的车队运营商和车主来说，都是极具吸引力的价值所在。
③ 优异的抗疲劳强度
静音链条部件的冶金结构和热处理工艺经过严格控制，使其具有极高的抗循环载荷能力。在数百万次的发动机启停循环和各种载荷条件下，链条能够保持结构完整性，不会产生裂纹或永久变形——这对于柴油发动机和高功率汽油发动机至关重要，因为这些发动机的瞬态扭矩峰值可能远超稳态载荷。
④ 成本效益高的生产方式
与滚子正时链条的生产相比，静音链条的制造工艺要简单得多，所需的加工工序更少，组装也更省力。这种固有的成本优势惠及原始设备制造商和售后市场客户，使静音链条驱动成为一种经济实惠且性能不受影响的选择——这在哥伦比亚、智利、秘鲁和墨西哥等对价格敏感的汽车市场尤为重要。
⑤ 紧凑型发动机集成
发动机正时静音链的简化设计使其能够适应现代高功率紧凑型发动机的狭小空间限制，在这些发动机中，燃烧室的每一毫米空间都意味着更高的压缩比和效率。与同等规格的滚子链组件相比，该链条的厚度和重量均有所降低，使工程师能够优化发动机布局、改善重量分配并更容易地满足排放标准，因此成为全球现代汽车正时系统设计的首选。
5. 材料与表面处理技术
EP发动机正时静音链采用精选的高级钢合金制造，这些钢合金能够精准地兼顾现代汽车动力装置所需的强度、韧性和耐磨性。链板部件采用中碳合金钢（相当于DIN 1.0641或AISI 1045）制造，兼具优异的硬度和抗冲击性。销轴——静音链组件中受力最大的部件——采用高碳合金钢（DIN 1.0742或AISI 1055）制造，并经过严格的热处理，以达到所需的抗疲劳和耐磨性能。
EP发动机正时静音链的卓越性能源于其应用于销轴和链板接触面的专有表面处理技术。通过特殊的渗碳硬化工艺结合精密表面处理，在关键磨损表面形成一层保护性硬层，同时保持韧性良好的链芯，从而有效抵抗冲击载荷并防止脆性断裂。这种处理策略显著提高了链节的接触疲劳强度，并降低了链板与链轮接触面的摩擦系数，直接促成了静音链在更长的使用寿命内具有卓越的耐磨性和低噪音运行性能。
除了基材成分和表面硬化处理外，EP-Engine静音正时链还采用精密制造工艺，确保所有部件的尺寸一致性。每个销轴都经过精细研磨，达到严格的公差要求；每个链片都经过精密切割，几何形状受到严格控制，以确保与链轮齿的最佳啮合。这些制造工艺对于维持现代发动机正时系统所需的极小间隙至关重要——在现代发动机正时系统中，热膨胀、机械振动和瞬态负载会造成严苛的运行环境。对于为高温地区或需要长期使用的车辆指定正时链的哥伦比亚汽车供应商和原始设备制造商 (OEM) 而言，先进的钢材冶金技术和专有的表面处理工艺相结合，代表了全球正时链材料科学的最高水平。
6. 应用场景及实际使用情况
发动机正时静音链是汽车发动机正时系统的核心部件，它同步曲轴和凸轮轴的旋转，几乎适用于全球生产的所有车辆平台和动力装置配置。以下应用场景代表了静音链传动已成为原始设备制造商和售后市场供应商行业标准的主要使用环境。
小型汽油发动机
在哥伦比亚和拉丁美洲，现代紧凑型和中型车辆的汽油发动机普遍采用静音正时链条进行正时同步，因为它运行安静、使用寿命长且经济高效。从经济型的 1.2 升发动机到高性能的 2.0 升发动机，均采用静音正时链条来满足现代车主对高端产品所期望的严格的噪音、振动和声振粗糙度 (NVH) 标准。
柴油发动机系统
在柴油发动机中——其燃烧压力和机械负荷远超同等汽油发动机——静音链条传动展现出卓越的疲劳强度和耐磨性。哥伦比亚及整个安第斯地区的车队车辆、商用卡车和工业发电发动机都依赖于柴油专用正时链条的可靠性，以确保车辆在其设计寿命周期内性能稳定。EP-Engine静音正时链条采用坚固耐用的冶金技术和表面处理工艺，使其成为严苛柴油应用的首选规格。
混合动力和高输出发动机
混合动力系统结合了电动机和传统发动机，对正时链条提出了独特的要求：频繁的启停循环、快速的加速瞬态过程以及长时间的怠速运转。正时链条卓越的抗疲劳强度使其能够应对这些复杂的工况，而不会过早磨损或失效。高功率涡轮增压和机械增压发动机也能受益于正时链条在高峰值扭矩下的出色承载能力。
热带及高温环境应用
在哥伦比亚那些环境温度和湿度较高的城市和地区——例如卡塔赫纳、巴兰基亚和加勒比海沿岸——发动机正时静音链必须能够承受高温运行，同时保持尺寸稳定性和耐磨性。EP发动机正时静音链采用先进的表面处理技术，具有卓越的耐腐蚀性和热稳定性，使其成为拉丁美洲各地严苛的热带汽车应用环境的理想之选。
售后更换及服务
在哥伦比亚，当车主和独立维修技师需要更换正时链条时，EP-Engine静音正时链条凭借其与原厂正时系统的即插即用兼容性、极低的安装复杂性以及相对于高端原厂配件的成本效益而脱颖而出。长达10万公里的质保期使其成为车队维护计划和大型维修网络的理想之选。
环保型车辆计划
随着全球汽车制造商致力于减少排放和提高燃油效率，静音链条传动通过最大限度地减少内部摩擦损失和降低曲轴上的寄生阻力，发挥着关键作用。其轻量化设计和低噪音运行符合整个行业优化动力装置效率的趋势——这对于满足哥伦比亚主要城市中心以及整个拉丁美洲日益严格的当地排放法规尤为重要。
7. 适用标准、法规和合规框架
在哥伦比亚、其他安第斯共同体（CAN）成员国以及全球范围内使用的汽车发动机正时链条必须符合一套全面的监管框架，旨在确保安全、环境保护和产品质量的一致性。为国内或出口市场指定正时链条组件的汽车制造商和售后市场供应商，均须遵守以下监管和标准：
哥伦比亚和安第斯地区（INEN、ICONTEC）： 在哥伦比亚，ICONTEC（Instituto Columbiano de Normas Técnicas y Certificación）制定了汽车零部件的国家技术标准。哥伦比亚交通部 2018 年第 2408 号决议规定了汽车发动机部件（包括正时链系统）的安全和性能要求。同等标准在厄瓜多尔由 INEN (Instituto Ecuatoriano de Normalización) 管理，在秘鲁由 INDECOPI (Instituto Nacional de Defensa de la Competencia y de la Protección de la Propiedad Intelectual) 管理，在智利由 INN (Instituto Nacional de Normalización) 管理。进口到这些国家的车辆必须符合当地排放和发动机性能标准。
国际标准（ISO）： ISO 1975 和 ISO 606 规定了汽车动力传动应用中链条的尺寸和公差。ISO 1949 涵盖了链轮的通用分类和命名规则。对于正时相关的应用，制造商通常参考 JASO（日本汽车标准组织）标准，这些标准已成为汽车正时链条事实上的全球标准。获得 ISO 9001:2015 质量管理体系认证的制造商表明其致力于在整个制造过程中保持稳定的产品质量和可追溯性。
欧盟（指令 2014/30/EU）： 对于销往欧盟的汽车设备，正时链条系统必须满足电磁兼容性指令（EMC指令2014/30/EU）及相关的车辆型式认证要求。欧洲原始设备制造商（OEM）通常会制定比监管最低要求更为严格的额外专有标准（例如主要汽车制造商的技术规范）。
北美标准（SAE、ASTM）： 美国汽车工程师协会 (SAE) 发布了 J1879 标准，用于规范正时链条和链轮。美国材料与试验协会 (ASTM) 通过 ASTM F23 标准提供关于链条疲劳测试的补充指导。这些标准对于销往北美汽车市场的正时链条，或由在哥伦比亚运营且供应合同中明确规定符合 SAE 标准的跨国制造商组装的车辆，尤为重要。
环境与排放法规： 正时链条通过实现精确的凸轮轴和气门正时，间接地支持车辆符合排放标准（哥伦比亚的CONAMA标准、欧洲的EURO标准、北美的EPA标准），而这直接影响燃烧效率和排放排放。制造商确保正时链条具有合适的扭矩特性和耐磨性能，有助于其OEM客户满足这些日益严格的要求。对于计划在哥伦比亚和整个拉丁美洲销售的车辆所使用的正时链条而言，确保其与当地的排放测试规程和燃油质量差异兼容，对于其长期可靠性至关重要。
8. 关于我们
我们的生产设施将传统精密金属加工与先进的热处理技术相结合，生产出的发动机正时静音链始终超越国际性能标准。我们的质量管理体系已通过 ISO 9001:2015 和 ISO 14001 环境管理体系认证，体现了我们对产品质量始终如一和负责任的生产实践的承诺。
我们致力于提供正时链系统，帮助客户满足全球最严苛的汽车行业标准，同时在各个细分市场保持成本竞争力。我们的技术支持团队为特定发动机平台提供应用工程、故障分析和定制正时链解决方案。
车间
9. 相关产品及集成驱动系统解决方案
发动机正时静音链是整个发动机正时系统中的核心同步元件。为了获得最佳性能和最高可靠性，请将静音链与符合相同精度和性能标准的兼容链轮和齿轮配合使用：
静音链轮和正时齿轮
曲轴和凸轮轴链轮必须经过精密设计，才能与正时静音链完美配合。我们独有的链轮设计采用优化的齿形，确保在发动机所有转速和负载范围内实现平稳、均匀的链条啮合。每个链轮均按照严格的尺寸公差制造，并经过严格的质量验证。使用与静音链同一制造商生产的链轮和正时齿轮，可确保系统级兼容性，消除齿形不匹配问题，并显著延长正时系统的整体使用寿命。
精密齿轮及定时系统集成
对于配备先进正时系统（包括可变气门正时 (VVT) 或凸轮相位调节机构）的车辆，我们精密设计的齿轮可提供现代动力系统管理系统所需的严格齿隙控制和稳定的扭矩传输。我们专注于开发集成式正时解决方案，将静音链条、链轮和齿轮整合到一个针对特定车辆平台优化的整体系统中。这种一站式供应模式可降低工程复杂性，加快新车项目的上市速度，并通过整合采购和简化供应链物流带来成本优势——这对于在哥伦比亚和整个拉丁美洲运营的汽车供应商和原始设备制造商而言尤为重要。
